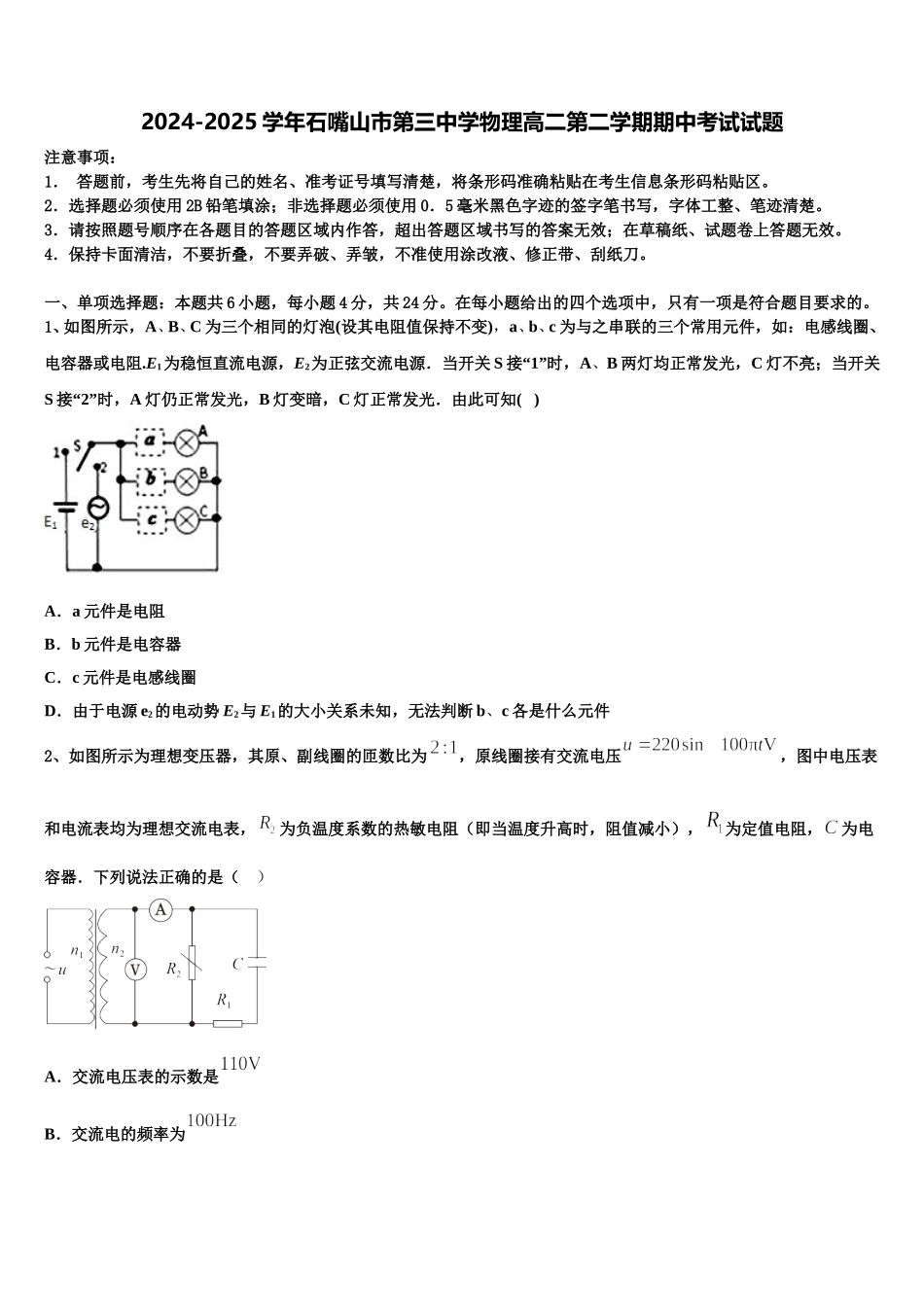

2024-2025 学年石嘴山市第三中学物理高二第二学期期中考试试题注意事项：1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。2．选择题必须使用 2B 铅笔填涂；非选择题必须使用 0．5 毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。一、单项选择题：本题共 6 小题，每小题 4 分，共 24 分。在每小题给出的四个选项中，只有一项是符合题目要求的。1、如图所示，A、B、C 为三个相同的灯泡(设其电阻值保持不变)，a、b、c 为与之串联的三个常用元件，如：电感线圈、电容器或电阻.E1为稳恒直流电源，E2为正弦交流电源．当开关 S 接“1”时，A、B 两灯均正常发光，C 灯不亮；当开关S 接“2”时，A 灯仍正常发光，B 灯变暗，C 灯正常发光．由此可知( )A．a 元件是电阻B．b 元件是电容器C．c 元件是电感线圈D．由于电源 e2的电动势 E2与 E1的大小关系未知，无法判断 b、c 各是什么元件2、如图所示为理想变压器，其原、副线圈的匝数比为，原线圈接有交流电压，图中电压表和电流表均为理想交流电表，为负温度系数的热敏电阻（即当温度升高时，阻值减小），为定值电阻，为电容器．下列说法正确的是（ ）A．交流电压表的示数是B．交流电的频率为C．通过的电流始终为零D．当处温度升高时，交流电压表的示数不变，交流电流表的示数变大3、如图所示，长为 L 的金属导线弯成一圆环，导线的两端接在电容为 C 的平行板电容器上，P、Q 为电容器的两个极板，磁场垂直于环面向里，磁感应强度以 B＝B0＋kt(k>0)随时间变化，t＝0 时，P、Q 两板电势相等，两板间的距离远小于环的半径，经时间 t，电容器 Q 板( )A．不带电B．所带电荷量与 t 成正比C．带正电，电荷量是D．带负电，电荷量是4、如图所示，MN、PQ 是水平方向的匀强磁场的上下边界，磁场宽度为 L．一个边长为 a 的正方形导线框（L>2a）从磁场上方下落，运动过程中上下两边始终与磁场边界平行．线框进入磁场过程中感应电流 i 随时间 t 变化的图象如右图所示，则线框从磁场中穿出过程中线框中感应电流 i 随时间 t 变化的图象可能是以下的哪一个（ ）A．B．C．D．5、如图所示，由某种透明介质制成的长直细圆柱体置于真空...
