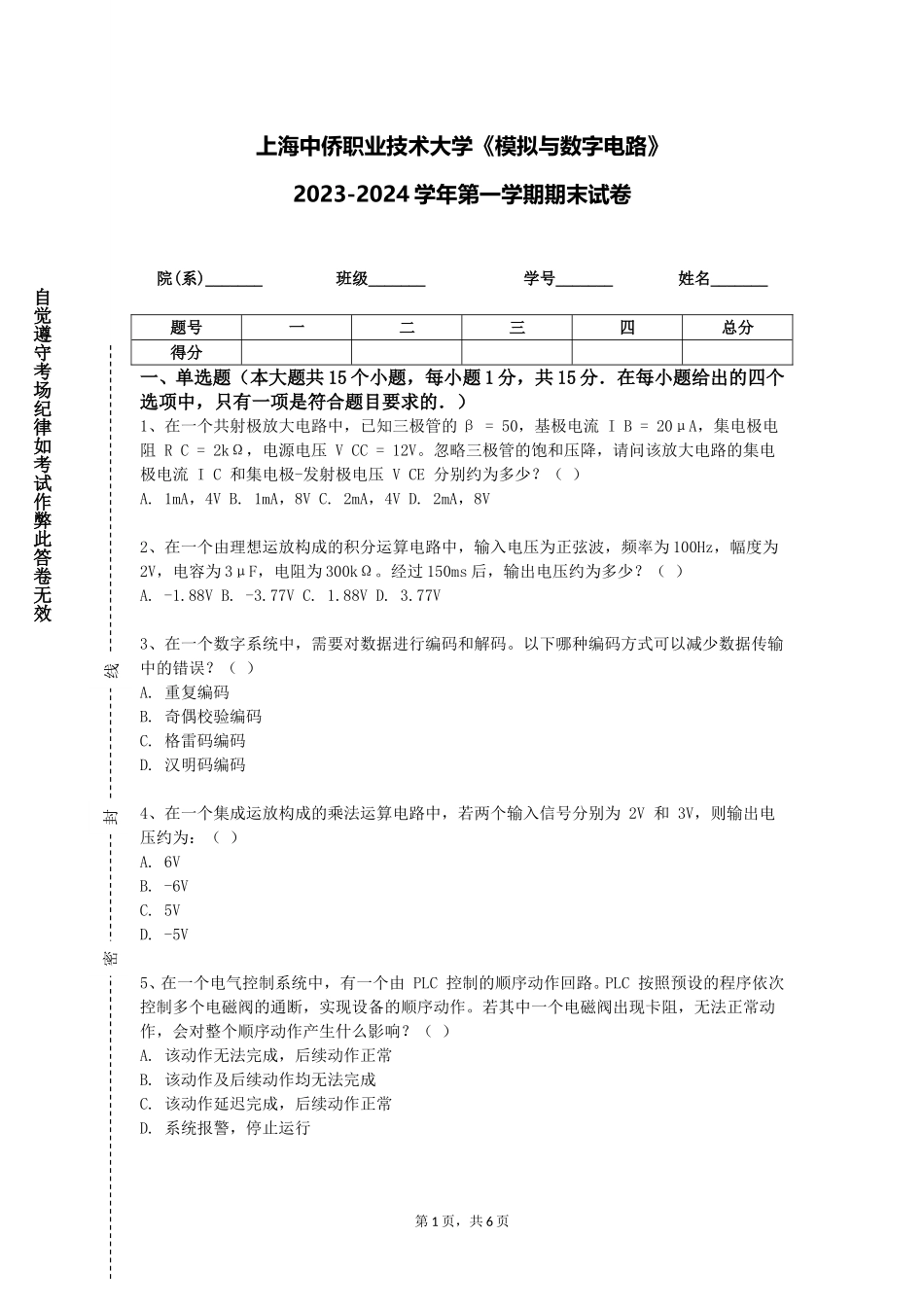

密封线自觉遵守考场纪律如考试作弊此答卷无效上海中侨职业技术大学《模拟与数字电路》2023-2024 学年第一学期期末试卷院(系)_______ 班级_______ 学号_______ 姓名_______题号一二三四总分得分一、单选题（本大题共 15 个小题，每小题 1 分，共 15 分．在每小题给出的四个选项中，只有一项是符合题目要求的．）1、在一个共射极放大电路中，已知三极管的 β = 50，基极电流 I B = 20μA，集电极电阻 R C = 2kΩ，电源电压 V CC = 12V。忽略三极管的饱和压降，请问该放大电路的集电极电流 I C 和集电极-发射极电压 V CE 分别约为多少？（ ）A. 1mA，4V B. 1mA，8V C. 2mA，4V D. 2mA，8V2、在一个由理想运放构成的积分运算电路中，输入电压为正弦波，频率为 100Hz，幅度为2V，电容为 3μF，电阻为 300kΩ。经过 150ms 后，输出电压约为多少？（ ）A. -1.88V B. -3.77V C. 1.88V D. 3.77V3、在一个数字系统中，需要对数据进行编码和解码。以下哪种编码方式可以减少数据传输中的错误？（ ）A. 重复编码B. 奇偶校验编码C. 格雷码编码D. 汉明码编码4、在一个集成运放构成的乘法运算电路中，若两个输入信号分别为 2V 和 3V，则输出电压约为：（ ）A. 6VB. -6VC. 5VD. -5V5、在一个电气控制系统中，有一个由 PLC 控制的顺序动作回路。PLC 按照预设的程序依次控制多个电磁阀的通断，实现设备的顺序动作。若其中一个电磁阀出现卡阻，无法正常动作，会对整个顺序动作产生什么影响？（ ）A. 该动作无法完成，后续动作正常B. 该动作及后续动作均无法完成C. 该动作延迟完成，后续动作正常D. 系统报警，停止运行第 1 页，共 6 页密封线自觉遵守考场纪律如考试作弊此答卷无效6、一个 8 位的 D/A 转换器，其满量程输出电压为 5V，若输入的数字量为 10000000，那么输出的模拟电压是多少？（ ）A. 1.25V B. 2.5V C. 3.75V D. 0.625V7、在一个工厂的自动化生产线中，需要使用传感器进行检测和控制。以下哪个传感器不属于常用的传感器类型？（ ）A. 位移传感器B. 速度传感器C. 重量传感器D. 气味传感器8、在一个由三极管构成的放大电路中，若要增大输出电阻，同时减小输入电阻，可以采用的接法是：（ ）A. 共射极B. 共集电极C. 共基极D. 以上都不行9、在一个电力系统中，需要对电力设备进行故障诊断和分析。以下哪种方法不是电力设备故障诊断和分析的常用方法？...
