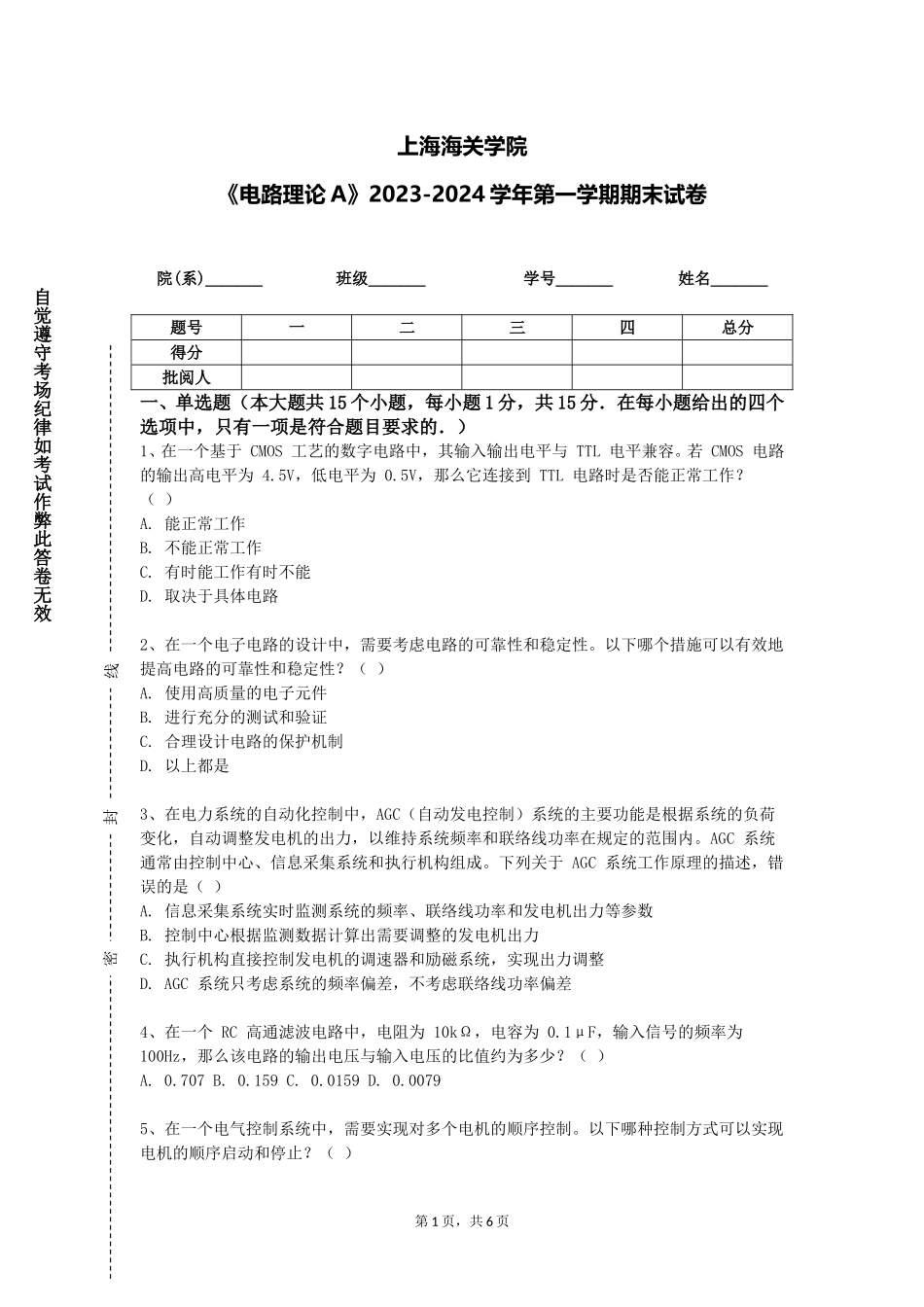

密封线自觉遵守考场纪律如考试作弊此答卷无效上海海关学院《电路理论 A》2023-2024 学年第一学期期末试卷院(系)_______ 班级_______ 学号_______ 姓名_______题号一二三四总分得分批阅人一、单选题（本大题共 15 个小题，每小题 1 分，共 15 分．在每小题给出的四个选项中，只有一项是符合题目要求的．）1、在一个基于 CMOS 工艺的数字电路中，其输入输出电平与 TTL 电平兼容。若 CMOS 电路的输出高电平为 4.5V，低电平为 0.5V，那么它连接到 TTL 电路时是否能正常工作？（ ）A. 能正常工作 B. 不能正常工作 C. 有时能工作有时不能 D. 取决于具体电路2、在一个电子电路的设计中，需要考虑电路的可靠性和稳定性。以下哪个措施可以有效地提高电路的可靠性和稳定性？（ ）A. 使用高质量的电子元件B. 进行充分的测试和验证C. 合理设计电路的保护机制D. 以上都是3、在电力系统的自动化控制中，AGC（自动发电控制）系统的主要功能是根据系统的负荷变化，自动调整发电机的出力，以维持系统频率和联络线功率在规定的范围内。AGC 系统通常由控制中心、信息采集系统和执行机构组成。下列关于 AGC 系统工作原理的描述，错误的是（ ）A. 信息采集系统实时监测系统的频率、联络线功率和发电机出力等参数 B. 控制中心根据监测数据计算出需要调整的发电机出力 C. 执行机构直接控制发电机的调速器和励磁系统，实现出力调整 D. AGC 系统只考虑系统的频率偏差，不考虑联络线功率偏差4、在一个 RC 高通滤波电路中，电阻为 10kΩ，电容为 0.1μF，输入信号的频率为 100Hz，那么该电路的输出电压与输入电压的比值约为多少？（ ）A. 0.707 B. 0.159 C. 0.0159 D. 0.00795、在一个电气控制系统中，需要实现对多个电机的顺序控制。以下哪种控制方式可以实现电机的顺序启动和停止？（ ）第 1 页，共 6 页密封线自觉遵守考场纪律如考试作弊此答卷无效A. 时间继电器控制B. 顺序控制继电器（SCR）控制C. PLC 编程控制D. 以上都是6、在一个电气控制系统中，有一个直流电源，其输出电压为 12V，负载电阻为 6Ω。若电源内阻为 2Ω，计算电源的输出功率是多少？（ ）A. 8WB. 12WC. 16WD. 20W7、某数字电路用于将 BCD 码转换为十进制数。当输入的 BCD 码为 01010110 时，经过电路转换后的十进制数输出最有可能是（ ）A. 56 B. 65 C. 86 D. 688、在一个电气控制系统中，需要实现对电机的...
