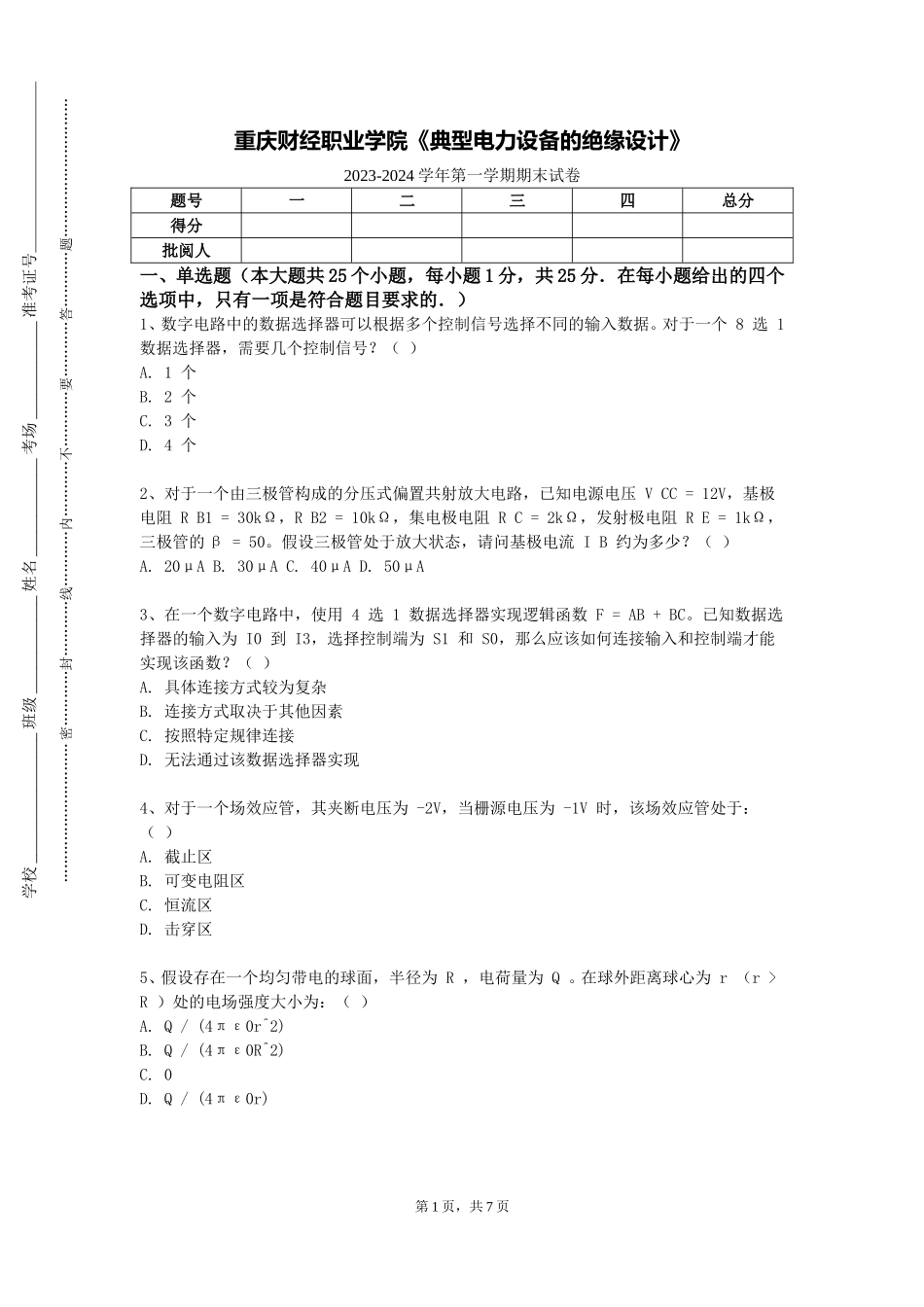

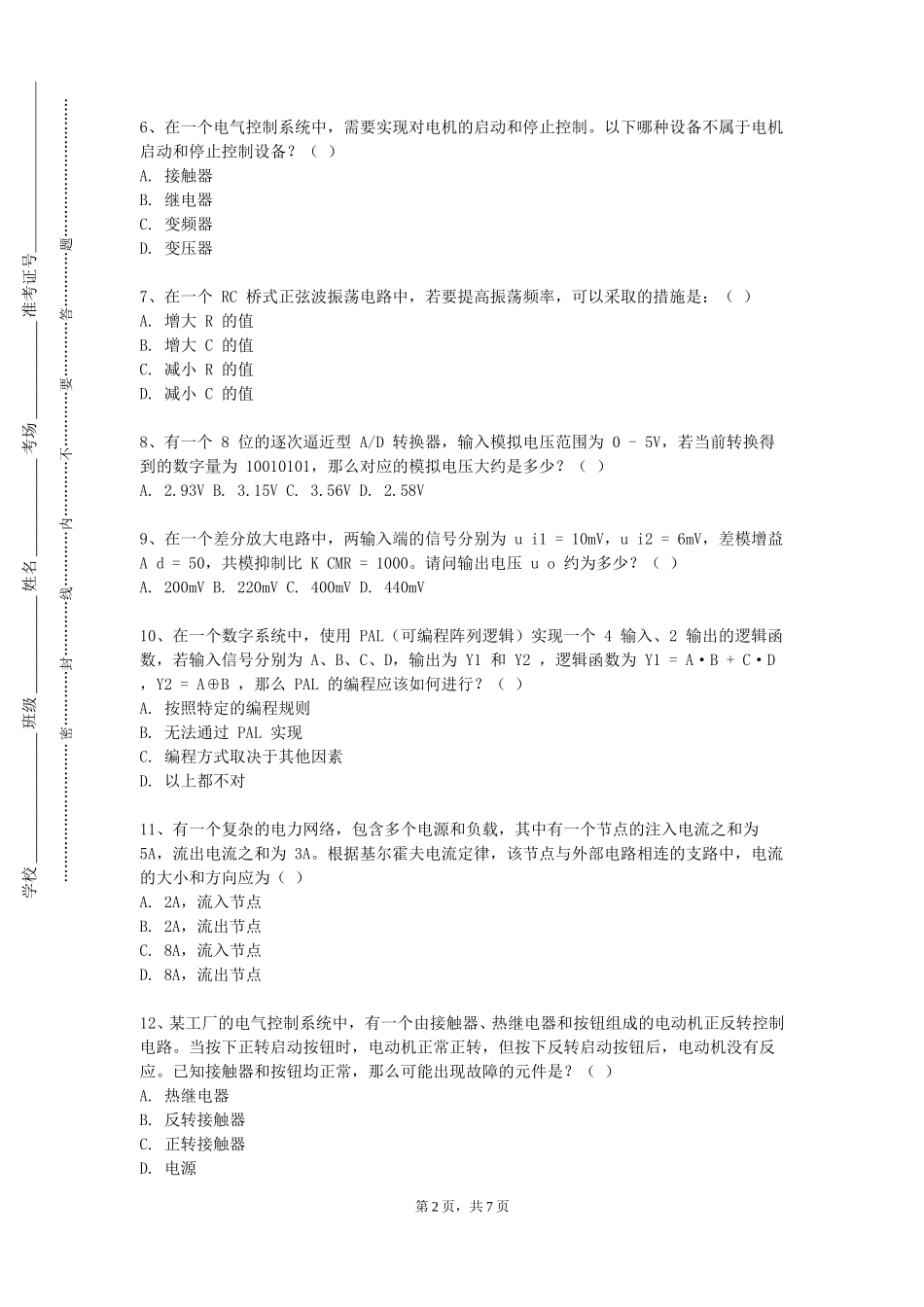

学校 ________________ 班级 ____________ 姓名 ____________ 考场 ____________ 准考证号 ………………………… 密…………封…………线…………内…………不…………要…………答…………题…………………………重庆财经职业学院《典型电力设备的绝缘设计》2023-2024 学年第一学期期末试卷题号一二三四总分得分批阅人一、单选题（本大题共 25 个小题，每小题 1 分，共 25 分．在每小题给出的四个选项中，只有一项是符合题目要求的．）1、数字电路中的数据选择器可以根据多个控制信号选择不同的输入数据。对于一个 8 选 1数据选择器，需要几个控制信号？（ ）A. 1 个B. 2 个C. 3 个D. 4 个2、对于一个由三极管构成的分压式偏置共射放大电路，已知电源电压 V CC = 12V，基极电阻 R B1 = 30kΩ，R B2 = 10kΩ，集电极电阻 R C = 2kΩ，发射极电阻 R E = 1kΩ，三极管的 β = 50。假设三极管处于放大状态，请问基极电流 I B 约为多少？（ ）A. 20μA B. 30μA C. 40μA D. 50μA3、在一个数字电路中，使用 4 选 1 数据选择器实现逻辑函数 F = AB + BC。已知数据选择器的输入为 I0 到 I3，选择控制端为 S1 和 S0，那么应该如何连接输入和控制端才能实现该函数？（ ）A. 具体连接方式较为复杂 B. 连接方式取决于其他因素 C. 按照特定规律连接 D. 无法通过该数据选择器实现4、对于一个场效应管，其夹断电压为 -2V，当栅源电压为 -1V 时，该场效应管处于：（ ）A. 截止区B. 可变电阻区C. 恒流区D. 击穿区5、假设存在一个均匀带电的球面，半径为 R ，电荷量为 Q 。在球外距离球心为 r （r > R ）处的电场强度大小为：（ ）A. Q / (4πε0r^2)B. Q / (4πε0R^2)C. 0D. Q / (4πε0r)第 1 页，共 7 页学校 ________________ 班级 ____________ 姓名 ____________ 考场 ____________ 准考证号 ………………………… 密…………封…………线…………内…………不…………要…………答…………题…………………………6、在一个电气控制系统中，需要实现对电机的启动和停止控制。以下哪种设备不属于电机启动和停止控制设备？（ ）A. 接触器B. 继电器C. 变频器D. 变压器7、在一个 RC 桥式正弦波振荡电路中，若要提高振荡频率，可以采取的措施是：（ ）A. 增大 R 的值B. 增大 C 的值C. 减小 R 的值D. 减小 ...
