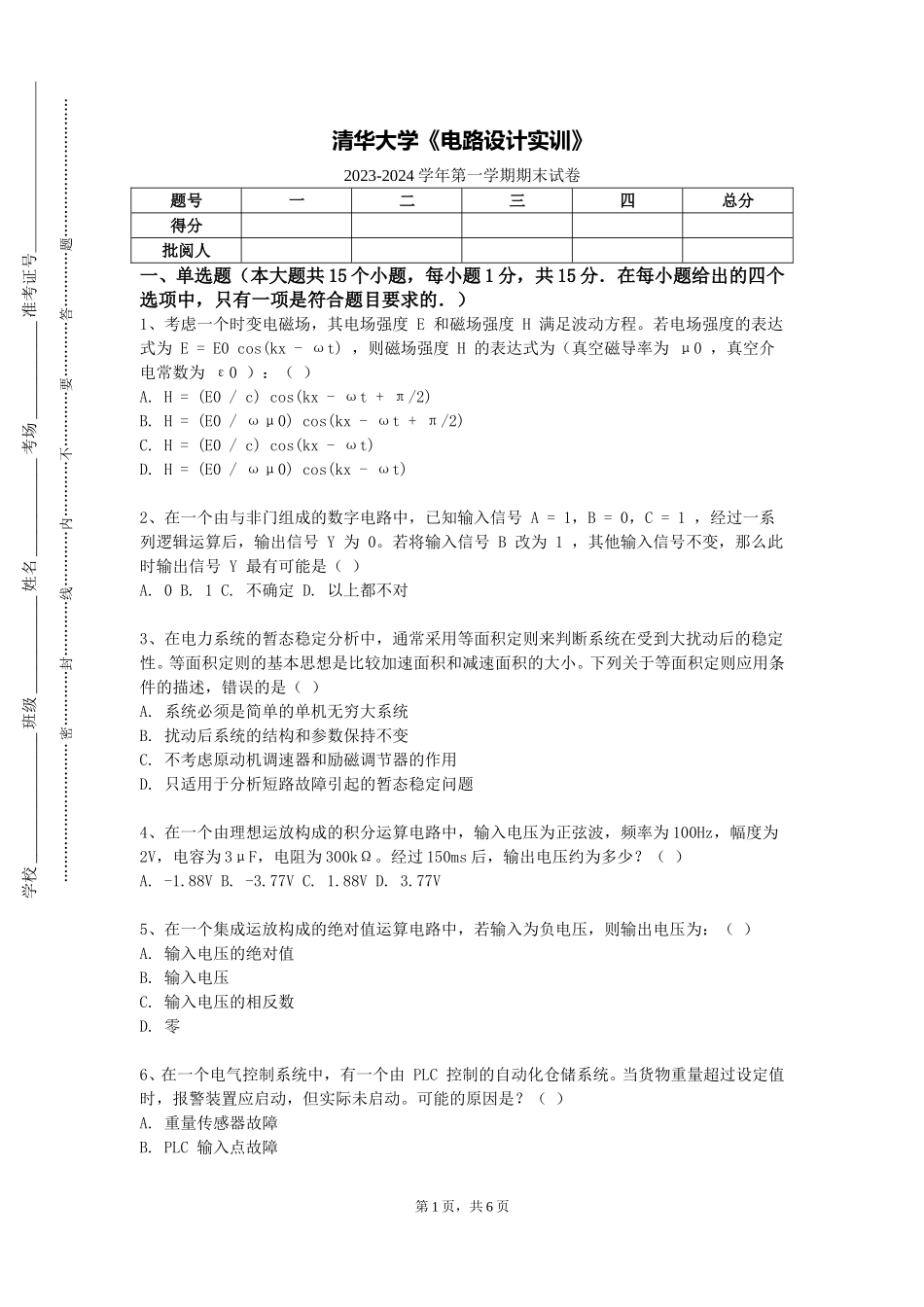

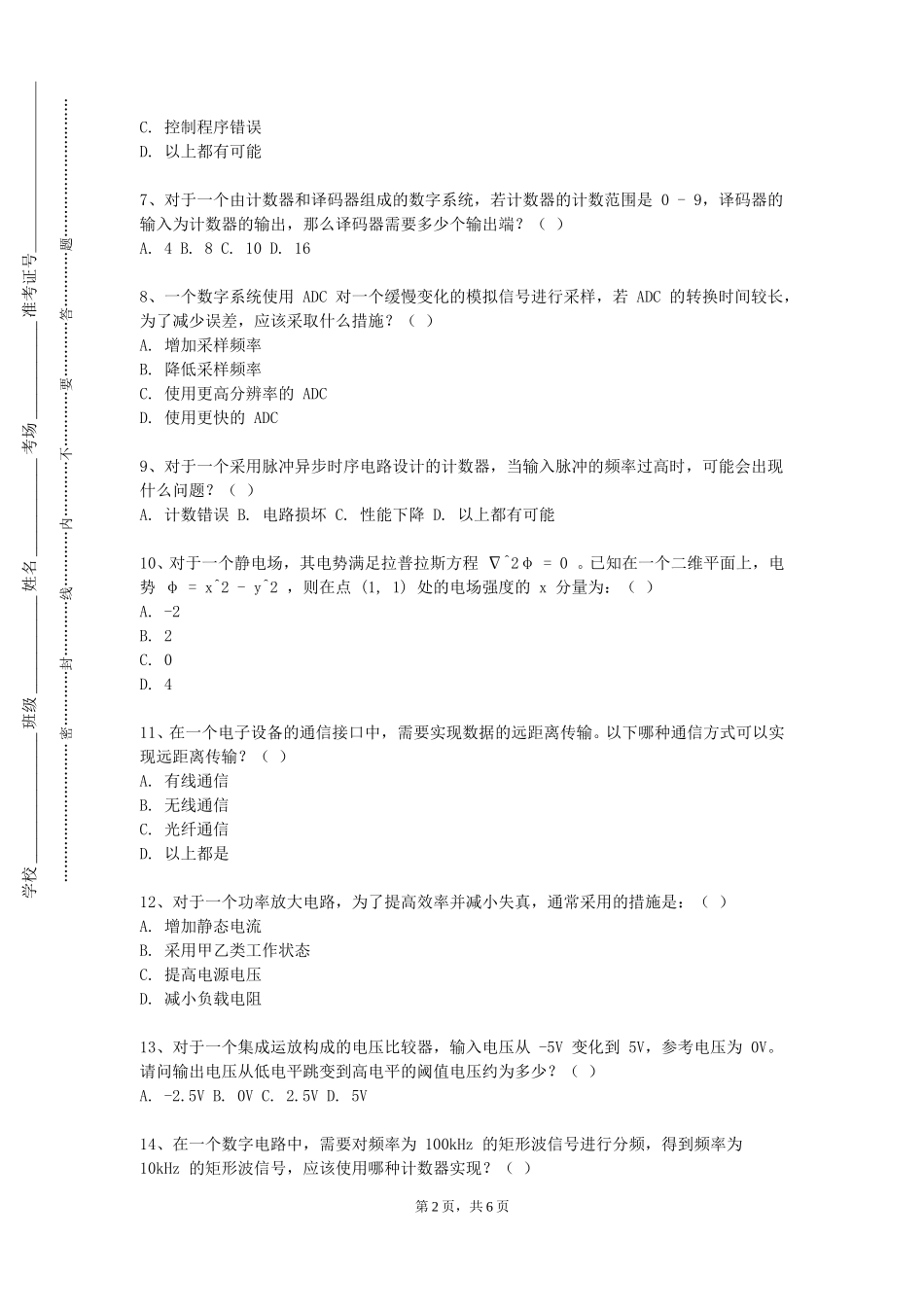

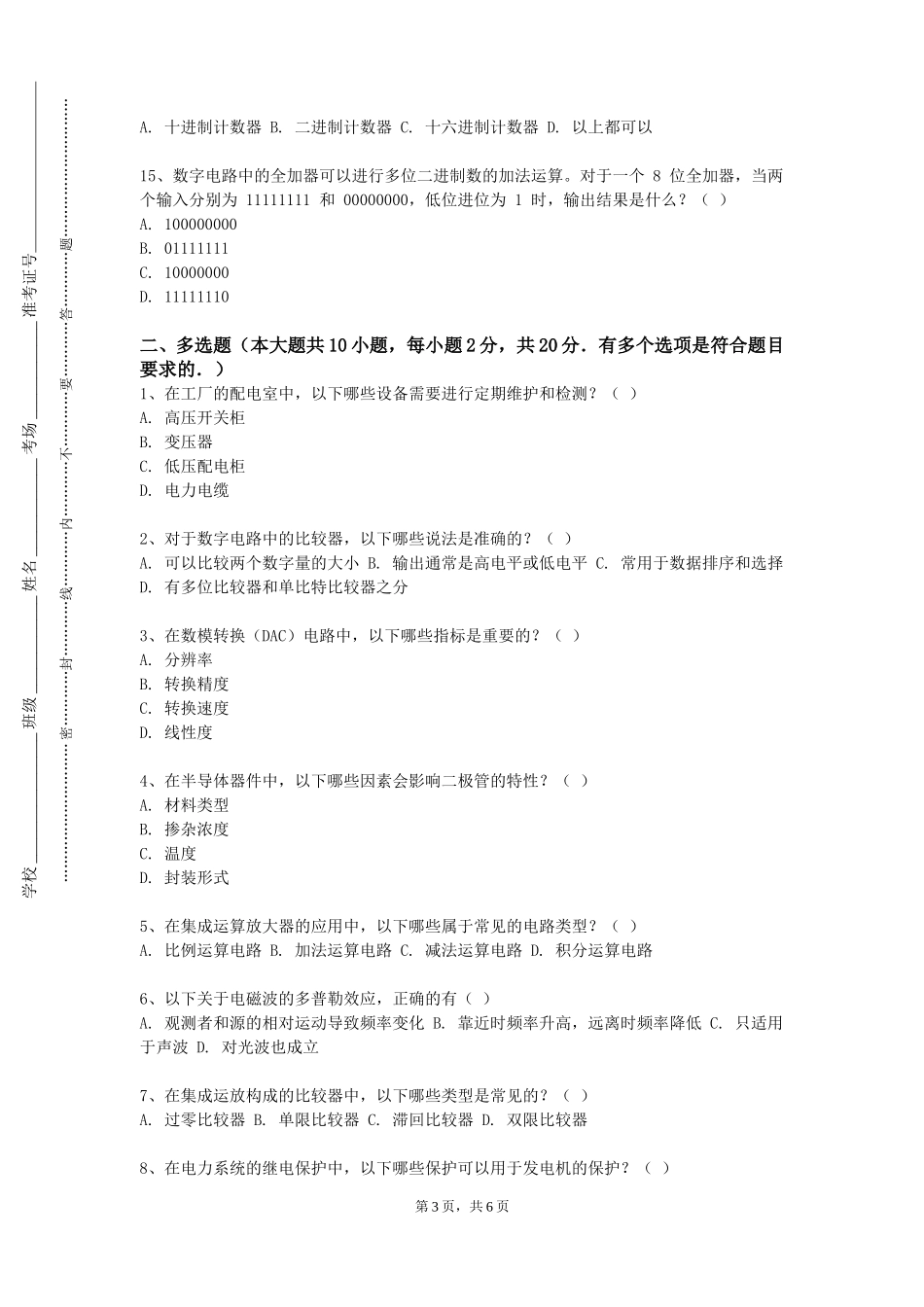

学校 ________________ 班级 ____________ 姓名 ____________ 考场 ____________ 准考证号 ………………………… 密…………封…………线…………内…………不…………要…………答…………题…………………………清华大学《电路设计实训》2023-2024 学年第一学期期末试卷题号一二三四总分得分批阅人一、单选题（本大题共 15 个小题，每小题 1 分，共 15 分．在每小题给出的四个选项中，只有一项是符合题目要求的．）1、考虑一个时变电磁场，其电场强度 E 和磁场强度 H 满足波动方程。若电场强度的表达式为 E = E0 cos(kx - ωt) ，则磁场强度 H 的表达式为（真空磁导率为 μ0 ，真空介电常数为 ε0 ）：（ ）A. H = (E0 / c) cos(kx - ωt + π/2)B. H = (E0 / ωμ0) cos(kx - ωt + π/2)C. H = (E0 / c) cos(kx - ωt)D. H = (E0 / ωμ0) cos(kx - ωt)2、在一个由与非门组成的数字电路中，已知输入信号 A = 1，B = 0，C = 1 ，经过一系列逻辑运算后，输出信号 Y 为 0。若将输入信号 B 改为 1 ，其他输入信号不变，那么此时输出信号 Y 最有可能是（ ）A. 0 B. 1 C. 不确定 D. 以上都不对3、在电力系统的暂态稳定分析中，通常采用等面积定则来判断系统在受到大扰动后的稳定性。等面积定则的基本思想是比较加速面积和减速面积的大小。下列关于等面积定则应用条件的描述，错误的是（ ）A. 系统必须是简单的单机无穷大系统 B. 扰动后系统的结构和参数保持不变 C. 不考虑原动机调速器和励磁调节器的作用 D. 只适用于分析短路故障引起的暂态稳定问题4、在一个由理想运放构成的积分运算电路中，输入电压为正弦波，频率为 100Hz，幅度为2V，电容为 3μF，电阻为 300kΩ。经过 150ms 后，输出电压约为多少？（ ）A. -1.88V B. -3.77V C. 1.88V D. 3.77V5、在一个集成运放构成的绝对值运算电路中，若输入为负电压，则输出电压为：（ ）A. 输入电压的绝对值B. 输入电压C. 输入电压的相反数D. 零6、在一个电气控制系统中，有一个由 PLC 控制的自动化仓储系统。当货物重量超过设定值时，报警装置应启动，但实际未启动。可能的原因是？（ ）A. 重量传感器故障B. PLC 输入点故障第 1 页，共 6 页学校 ________________ 班级 ____________ 姓名 ____________ 考场 ____________ 准考证号 ………………………...
