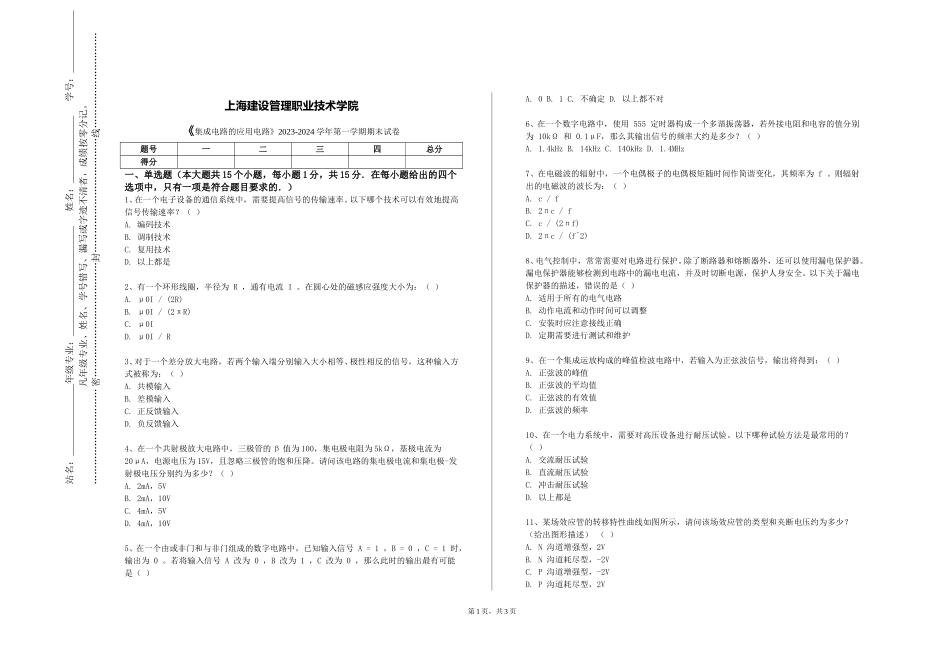

站名： 年级专业： 姓名： 学号： 凡年级专业、姓名、学号错写、漏写或字迹不清者，成绩按零分记。………………………… 密………………………………封………………………………线…………………………上海建设管理职业技术学院《集成电路的应用电路》2023-2024 学年第一学期期末试卷题号一二三四总分得分一、单选题（本大题共 15 个小题，每小题 1 分，共 15 分．在每小题给出的四个选项中，只有一项是符合题目要求的．）1、在一个电子设备的通信系统中，需要提高信号的传输速率。以下哪个技术可以有效地提高信号传输速率？（ ）A. 编码技术B. 调制技术C. 复用技术D. 以上都是2、有一个环形线圈，半径为 R ，通有电流 I 。在圆心处的磁感应强度大小为：（ ）A. μ0I / (2R)B. μ0I / (2πR)C. μ0ID. μ0I / R3、对于一个差分放大电路，若两个输入端分别输入大小相等、极性相反的信号，这种输入方式被称为：（ ）A. 共模输入B. 差模输入C. 正反馈输入D. 负反馈输入4、在一个共射极放大电路中，三极管的 β 值为 100，集电极电阻为 5kΩ，基极电流为20μA，电源电压为 15V，且忽略三极管的饱和压降。请问该电路的集电极电流和集电极-发射极电压分别约为多少？（ ）A. 2mA，5V B. 2mA，10V C. 4mA，5V D. 4mA，10V5、在一个由或非门和与非门组成的数字电路中，已知输入信号 A = 1 ，B = 0 ，C = 1 时，输出为 0 。若将输入信号 A 改为 0 ，B 改为 1 ，C 改为 0 ，那么此时的输出最有可能是（ ）A. 0 B. 1 C. 不确定 D. 以上都不对6、在一个数字电路中，使用 555 定时器构成一个多谐振荡器，若外接电阻和电容的值分别为 10kΩ 和 0.1μF，那么其输出信号的频率大约是多少？（ ）A. 1.4kHz B. 14kHz C. 140kHz D. 1.4MHz7、在电磁波的辐射中，一个电偶极子的电偶极矩随时间作简谐变化，其频率为 f 。则辐射出的电磁波的波长为：（ ）A. c / fB. 2πc / fC. c / (2πf)D. 2πc / (f^2)8、电气控制中，常常需要对电路进行保护。除了断路器和熔断器外，还可以使用漏电保护器。漏电保护器能够检测到电路中的漏电电流，并及时切断电源，保护人身安全。以下关于漏电保护器的描述，错误的是（ ）A. 适用于所有的电气电路 B. 动作电流和动作时间可以调整 C. 安装时应注意接线正确 D. 定期需要进行测试和维护9、在一个集成运放构成的峰...
