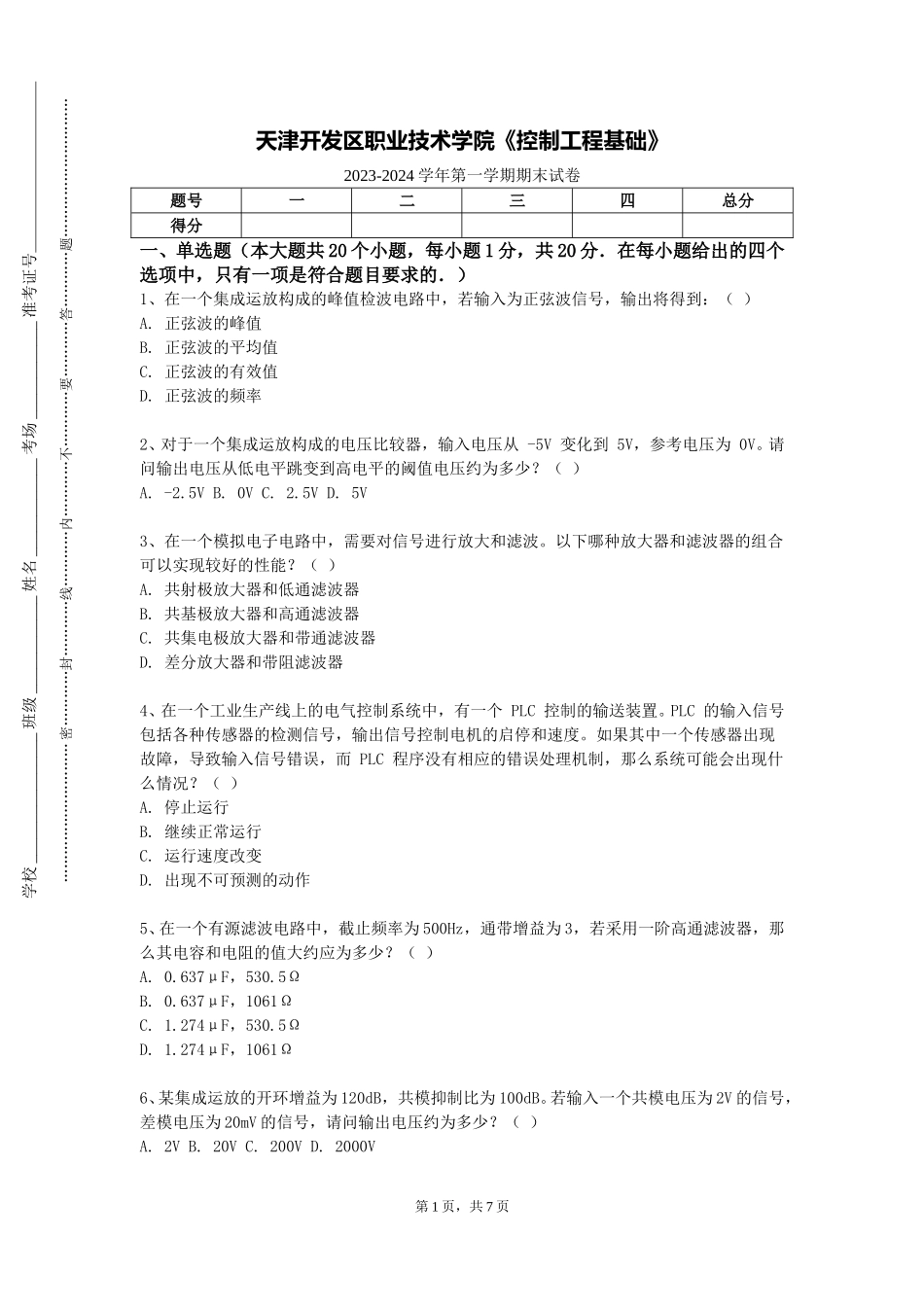

学校 ________________ 班级 ____________ 姓名 ____________ 考场 ____________ 准考证号 ………………………… 密…………封…………线…………内…………不…………要…………答…………题…………………………天津开发区职业技术学院《控制工程基础》2023-2024 学年第一学期期末试卷题号一二三四总分得分一、单选题（本大题共 20 个小题，每小题 1 分，共 20 分．在每小题给出的四个选项中，只有一项是符合题目要求的．）1、在一个集成运放构成的峰值检波电路中，若输入为正弦波信号，输出将得到：（ ）A. 正弦波的峰值B. 正弦波的平均值C. 正弦波的有效值D. 正弦波的频率2、对于一个集成运放构成的电压比较器，输入电压从 -5V 变化到 5V，参考电压为 0V。请问输出电压从低电平跳变到高电平的阈值电压约为多少？（ ）A. -2.5V B. 0V C. 2.5V D. 5V3、在一个模拟电子电路中，需要对信号进行放大和滤波。以下哪种放大器和滤波器的组合可以实现较好的性能？（ ）A. 共射极放大器和低通滤波器B. 共基极放大器和高通滤波器C. 共集电极放大器和带通滤波器D. 差分放大器和带阻滤波器4、在一个工业生产线上的电气控制系统中，有一个 PLC 控制的输送装置。PLC 的输入信号包括各种传感器的检测信号，输出信号控制电机的启停和速度。如果其中一个传感器出现故障，导致输入信号错误，而 PLC 程序没有相应的错误处理机制，那么系统可能会出现什么情况？（ ）A. 停止运行B. 继续正常运行C. 运行速度改变D. 出现不可预测的动作5、在一个有源滤波电路中，截止频率为 500Hz，通带增益为 3，若采用一阶高通滤波器，那么其电容和电阻的值大约应为多少？（ ）A. 0.637μF，530.5Ω B. 0.637μF，1061Ω C. 1.274μF，530.5Ω D. 1.274μF，1061Ω6、某集成运放的开环增益为 120dB，共模抑制比为 100dB。若输入一个共模电压为 2V 的信号，差模电压为 20mV 的信号，请问输出电压约为多少？（ ）A. 2V B. 20V C. 200V D. 2000V第 1 页，共 7 页学校 ________________ 班级 ____________ 姓名 ____________ 考场 ____________ 准考证号 ………………………… 密…………封…………线…………内…………不…………要…………答…………题…………………………7、在一个数字电路设计项目中，需要选择合适的逻辑门。以下哪种逻辑门的输出只取决于当前的输入？（ ）A. 组合逻辑...
