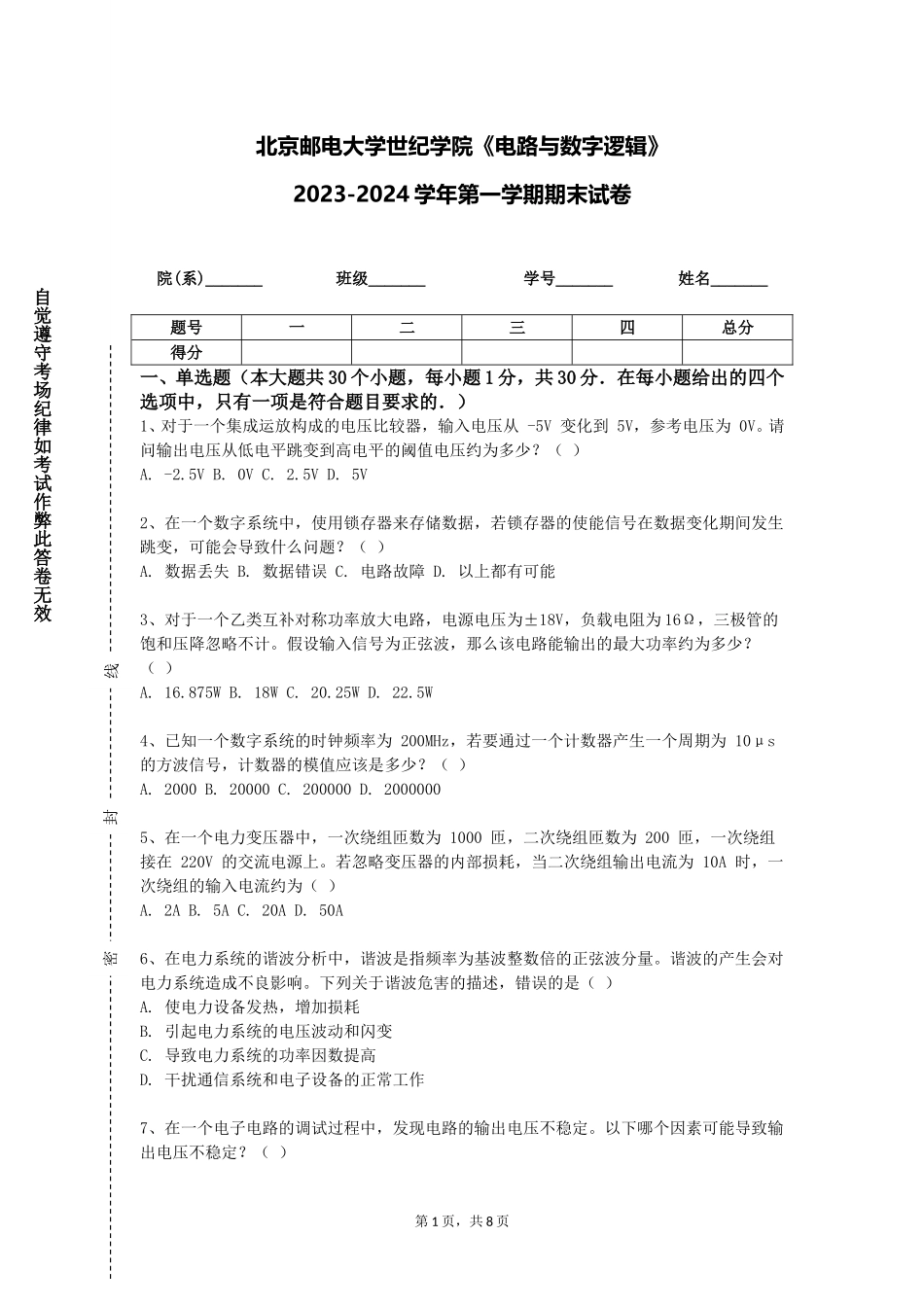

密封线自觉遵守考场纪律如考试作弊此答卷无效北京邮电大学世纪学院《电路与数字逻辑》2023-2024 学年第一学期期末试卷院(系)_______ 班级_______ 学号_______ 姓名_______题号一二三四总分得分一、单选题（本大题共 30 个小题，每小题 1 分，共 30 分．在每小题给出的四个选项中，只有一项是符合题目要求的．）1、对于一个集成运放构成的电压比较器，输入电压从 -5V 变化到 5V，参考电压为 0V。请问输出电压从低电平跳变到高电平的阈值电压约为多少？（ ）A. -2.5V B. 0V C. 2.5V D. 5V2、在一个数字系统中，使用锁存器来存储数据，若锁存器的使能信号在数据变化期间发生跳变，可能会导致什么问题？（ ）A. 数据丢失 B. 数据错误 C. 电路故障 D. 以上都有可能3、对于一个乙类互补对称功率放大电路，电源电压为±18V，负载电阻为 16Ω，三极管的饱和压降忽略不计。假设输入信号为正弦波，那么该电路能输出的最大功率约为多少？（ ）A. 16.875W B. 18W C. 20.25W D. 22.5W4、已知一个数字系统的时钟频率为 200MHz，若要通过一个计数器产生一个周期为 10μs 的方波信号，计数器的模值应该是多少？（ ）A. 2000 B. 20000 C. 200000 D. 20000005、在一个电力变压器中，一次绕组匝数为 1000 匝，二次绕组匝数为 200 匝，一次绕组接在 220V 的交流电源上。若忽略变压器的内部损耗，当二次绕组输出电流为 10A 时，一次绕组的输入电流约为（ ）A. 2A B. 5A C. 20A D. 50A6、在电力系统的谐波分析中，谐波是指频率为基波整数倍的正弦波分量。谐波的产生会对电力系统造成不良影响。下列关于谐波危害的描述，错误的是（ ）A. 使电力设备发热，增加损耗 B. 引起电力系统的电压波动和闪变 C. 导致电力系统的功率因数提高 D. 干扰通信系统和电子设备的正常工作7、在一个电子电路的调试过程中，发现电路的输出电压不稳定。以下哪个因素可能导致输出电压不稳定？（ ）第 1 页，共 8 页密封线自觉遵守考场纪律如考试作弊此答卷无效A. 电源电压波动B. 电子元件老化C. 电路负载变化D. 以上都是8、在一个由理想运放构成的积分运算电路中，输入电压为正弦波，频率为 50Hz，幅度为 1V，电容为 1μF，电阻为 100kΩ。经过 100ms 后，输出电压约为多少？（ ）A. -0.314V B. -0.628V C. 0.314V D. 0.628V9、在一个数字电子电路中，需要实现数据的编码和解码。以下哪种编码...
