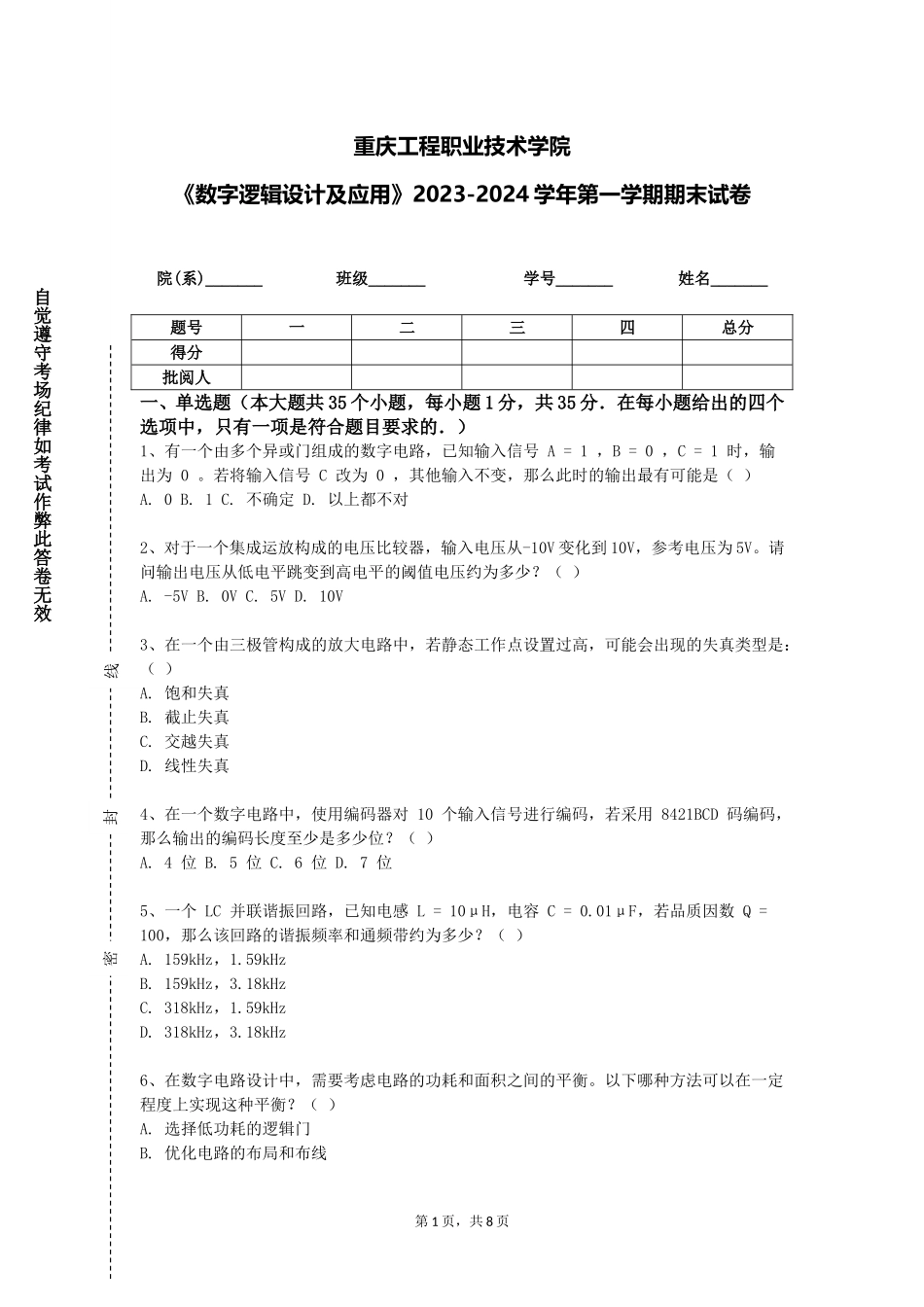

密封线自觉遵守考场纪律如考试作弊此答卷无效重庆工程职业技术学院《数字逻辑设计及应用》2023-2024 学年第一学期期末试卷院(系)_______ 班级_______ 学号_______ 姓名_______题号一二三四总分得分批阅人一、单选题（本大题共 35 个小题，每小题 1 分，共 35 分．在每小题给出的四个选项中，只有一项是符合题目要求的．）1、有一个由多个异或门组成的数字电路，已知输入信号 A = 1 ，B = 0 ，C = 1 时，输出为 0 。若将输入信号 C 改为 0 ，其他输入不变，那么此时的输出最有可能是（ ）A. 0 B. 1 C. 不确定 D. 以上都不对2、对于一个集成运放构成的电压比较器，输入电压从-10V 变化到 10V，参考电压为 5V。请问输出电压从低电平跳变到高电平的阈值电压约为多少？（ ）A. -5V B. 0V C. 5V D. 10V3、在一个由三极管构成的放大电路中，若静态工作点设置过高，可能会出现的失真类型是：（ ）A. 饱和失真B. 截止失真C. 交越失真D. 线性失真4、在一个数字电路中，使用编码器对 10 个输入信号进行编码，若采用 8421BCD 码编码，那么输出的编码长度至少是多少位？（ ）A. 4 位 B. 5 位 C. 6 位 D. 7 位5、一个 LC 并联谐振回路，已知电感 L = 10μH，电容 C = 0.01μF，若品质因数 Q = 100，那么该回路的谐振频率和通频带约为多少？（ ）A. 159kHz，1.59kHz B. 159kHz，3.18kHz C. 318kHz，1.59kHz D. 318kHz，3.18kHz6、在数字电路设计中，需要考虑电路的功耗和面积之间的平衡。以下哪种方法可以在一定程度上实现这种平衡？（ ）A. 选择低功耗的逻辑门B. 优化电路的布局和布线第 1 页，共 8 页密封线自觉遵守考场纪律如考试作弊此答卷无效C. 减少电路的功能D. 以上都是7、在一个 RC 高通滤波电路中，电阻为 10kΩ，电容为 0.1μF，输入信号的频率为 100Hz，那么该电路的输出电压与输入电压的比值约为多少？（ ）A. 0.707 B. 0.159 C. 0.0159 D. 0.00798、在一个正弦波振荡电路中，要使电路能够起振，放大器的放大倍数应该满足的条件是：（ ）A. 等于 1B. 小于 1C. 大于 1D. 大于 39、在一个数字电路中，使用了多个计数器来实现特定的功能。其中一个 4 位二进制计数器的初始值为 0000 ，时钟脉冲的频率为 1 kHz 。经过 5 秒钟后，该计数器的值最有可能是（ ）A. 0101 B. 1001 C. 1100 D. 101010、在一个电力系统...
