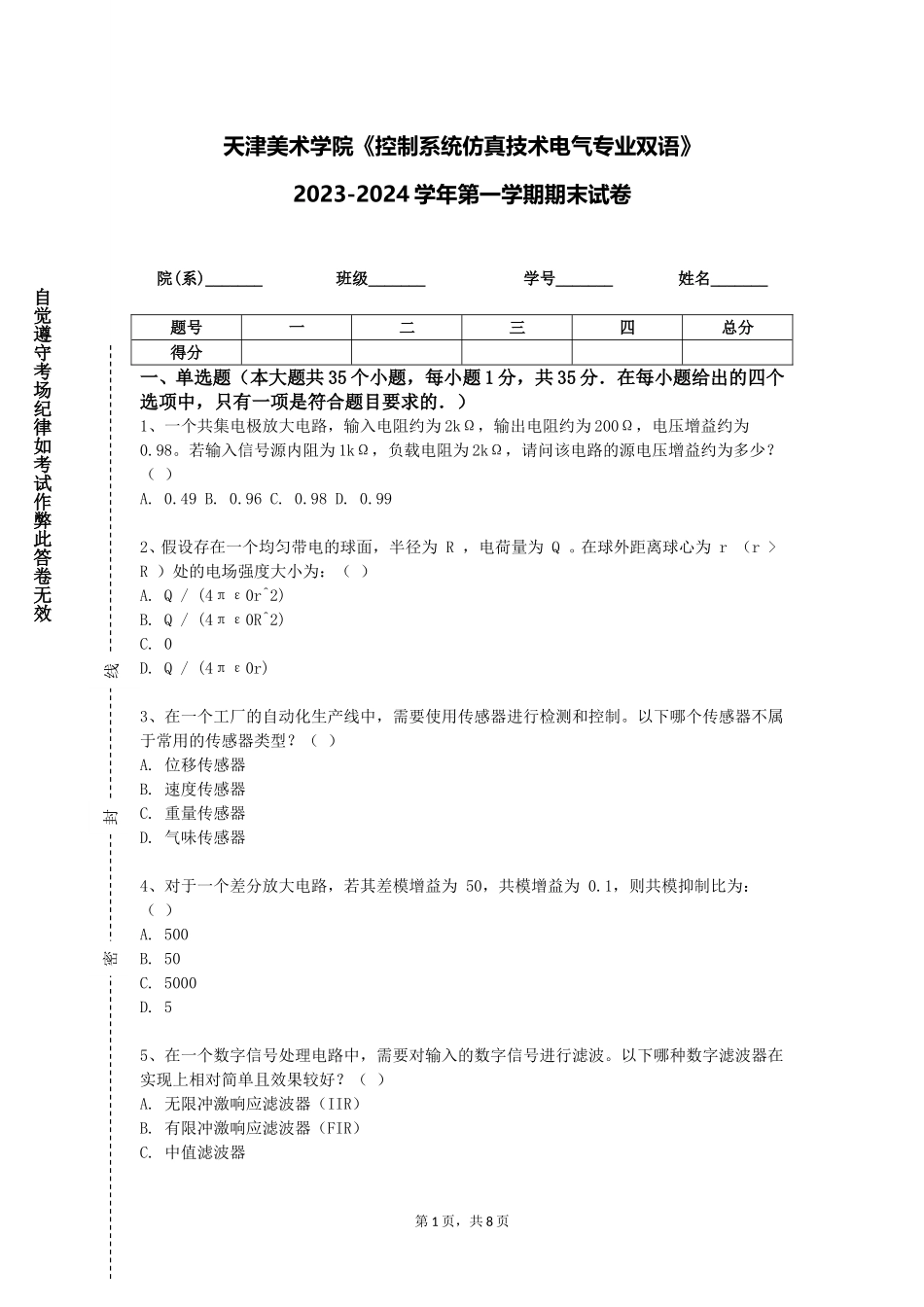

密封线自觉遵守考场纪律如考试作弊此答卷无效天津美术学院《控制系统仿真技术电气专业双语》2023-2024 学年第一学期期末试卷院(系)_______ 班级_______ 学号_______ 姓名_______题号一二三四总分得分一、单选题（本大题共 35 个小题，每小题 1 分，共 35 分．在每小题给出的四个选项中，只有一项是符合题目要求的．）1、一个共集电极放大电路，输入电阻约为 2kΩ，输出电阻约为 200Ω，电压增益约为0.98。若输入信号源内阻为 1kΩ，负载电阻为 2kΩ，请问该电路的源电压增益约为多少？（ ）A. 0.49 B. 0.96 C. 0.98 D. 0.992、假设存在一个均匀带电的球面，半径为 R ，电荷量为 Q 。在球外距离球心为 r （r > R ）处的电场强度大小为：（ ）A. Q / (4πε0r^2)B. Q / (4πε0R^2)C. 0D. Q / (4πε0r)3、在一个工厂的自动化生产线中，需要使用传感器进行检测和控制。以下哪个传感器不属于常用的传感器类型？（ ）A. 位移传感器B. 速度传感器C. 重量传感器D. 气味传感器4、对于一个差分放大电路，若其差模增益为 50，共模增益为 0.1，则共模抑制比为：（ ）A. 500B. 50C. 5000D. 55、在一个数字信号处理电路中，需要对输入的数字信号进行滤波。以下哪种数字滤波器在实现上相对简单且效果较好？（ ）A. 无限冲激响应滤波器（IIR）B. 有限冲激响应滤波器（FIR）C. 中值滤波器第 1 页，共 8 页密封线自觉遵守考场纪律如考试作弊此答卷无效D. 均值滤波器6、一个数字系统使用 DAC（数模转换器）产生一个锯齿波信号，若 DAC 的转换时间为 1μs，系统时钟频率为 1MHz，那么锯齿波的周期大约是多少？（ ）A. 1000μs B. 100μs C. 10μs D. 1μs7、数字电路中的译码器可以将输入的二进制代码转换为特定的输出信号。对于一个 3 线 -8 线译码器，当输入代码为全零时，会有几个输出为高电平？（ ）A. 0 个B. 1 个C. 7 个D. 8 个8、数字电路中的比较器可以比较不同位数的二进制数。对于一个 16 位比较器，当两个输入分别为 1111111111111111 和 0000000000000000 时，输出结果是什么？（ ）A. 相等B. 大于C. 小于D. 不确定9、数字电路中的比较器可以比较不同位数的二进制数。对于一个 8 位比较器，当两个输入分别为 10101010 和 01010101 时，输出结果是什么？（ ）A. 相等B. 大于C. 小于D. 不确定10、在一个由集成运放构成的同相比例运算电路...
