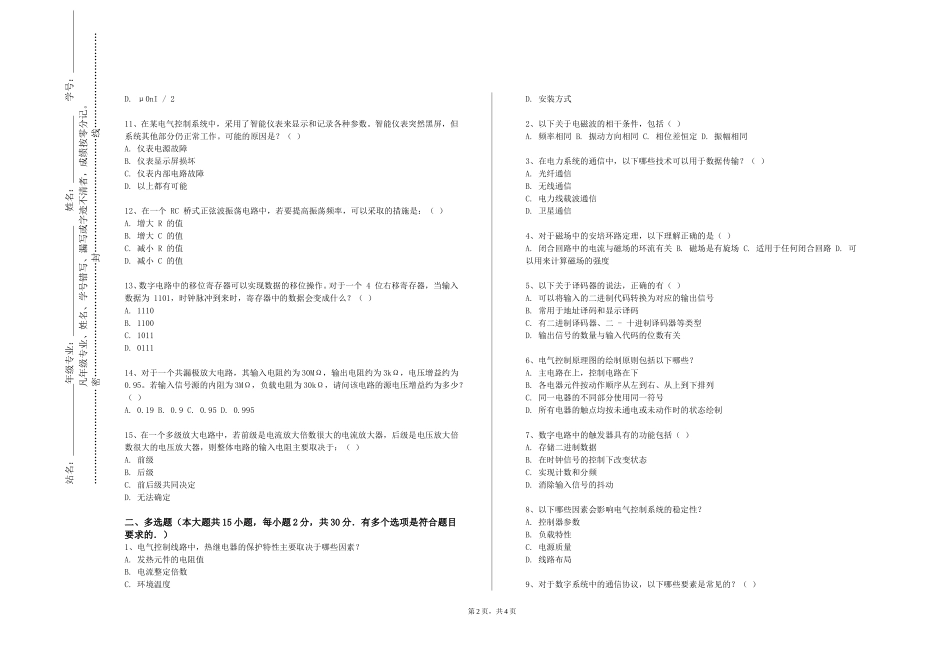

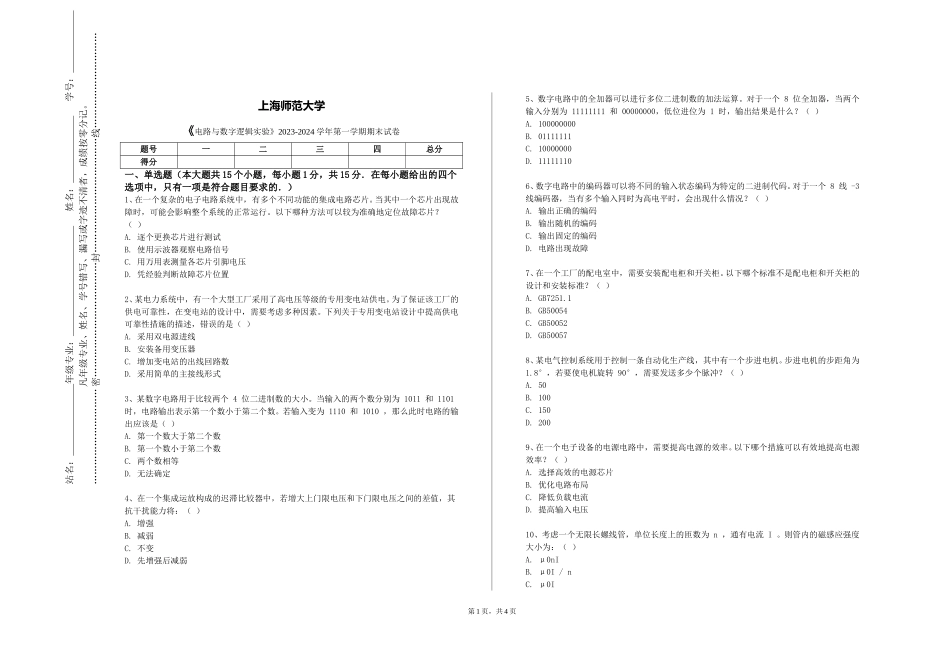

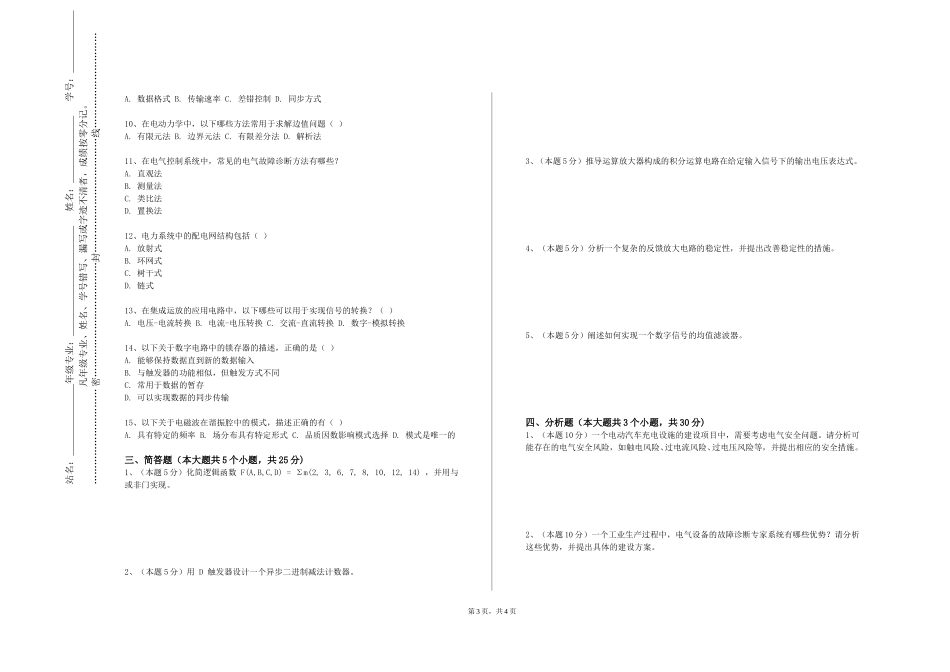

站名： 年级专业： 姓名： 学号： 凡年级专业、姓名、学号错写、漏写或字迹不清者，成绩按零分记。………………………… 密………………………………封………………………………线…………………………上海师范大学《电路与数字逻辑实验》2023-2024 学年第一学期期末试卷题号一二三四总分得分一、单选题（本大题共 15 个小题，每小题 1 分，共 15 分．在每小题给出的四个选项中，只有一项是符合题目要求的．）1、在一个复杂的电子电路系统中，有多个不同功能的集成电路芯片。当其中一个芯片出现故障时，可能会影响整个系统的正常运行。以下哪种方法可以较为准确地定位故障芯片？（ ）A. 逐个更换芯片进行测试B. 使用示波器观察电路信号C. 用万用表测量各芯片引脚电压D. 凭经验判断故障芯片位置2、某电力系统中，有一个大型工厂采用了高电压等级的专用变电站供电。为了保证该工厂的供电可靠性，在变电站的设计中，需要考虑多种因素。下列关于专用变电站设计中提高供电可靠性措施的描述，错误的是（ ）A. 采用双电源进线 B. 安装备用变压器 C. 增加变电站的出线回路数 D. 采用简单的主接线形式3、某数字电路用于比较两个 4 位二进制数的大小。当输入的两个数分别为 1011 和 1101 时，电路输出表示第一个数小于第二个数。若输入变为 1110 和 1010 ，那么此时电路的输出应该是（ ）A. 第一个数大于第二个数 B. 第一个数小于第二个数 C. 两个数相等 D. 无法确定4、在一个集成运放构成的迟滞比较器中，若增大上门限电压和下门限电压之间的差值，其抗干扰能力将：（ ）A. 增强B. 减弱C. 不变D. 先增强后减弱5、数字电路中的全加器可以进行多位二进制数的加法运算。对于一个 8 位全加器，当两个输入分别为 11111111 和 00000000，低位进位为 1 时，输出结果是什么？（ ）A. 100000000B. 01111111C. 10000000D. 111111106、数字电路中的编码器可以将不同的输入状态编码为特定的二进制代码。对于一个 8 线 -3线编码器，当有多个输入同时为高电平时，会出现什么情况？（ ）A. 输出正确的编码B. 输出随机的编码C. 输出固定的编码D. 电路出现故障7、在一个工厂的配电室中，需要安装配电柜和开关柜。以下哪个标准不是配电柜和开关柜的设计和安装标准？（ ）A. GB7251.1B. GB50054C. GB50052D. GB500578、某电气控制系统用于控制一条自动化生产线，其中有一个步进电机。步进电机的步距...
